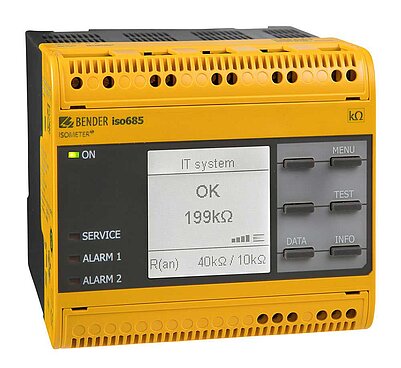

ISOMETER® isoRW685W-D-B
- Aplicaciones ferroviarias
- Utilización universal
El ISOMETER® isoRW685W-D-B es un vigilante de aislamiento para sistemas IT según IEC 61557-8 para aplicaciones ferroviarias y especialmente testado según DIN EN 50155. Es de utilización universal en sistemas AC, 3(N)AC, AC/DC y DC. En los sistemas AC puede haber, además, varias partes de la instalación alimentadas por corriente continua (p. ej. convertidores de corriente, rectificadores, accionamientos regulados).
- Aplicaciones ferroviarias
- Utilización universal
El ISOMETER® isoRW685W-D-B es un vigilante de aislamiento para sistemas IT según IEC 61557-8 para aplicaciones ferroviarias y especialmente testado según DIN EN 50155. Es de utilización universal en sistemas AC, 3(N)AC, AC/DC y DC. En los sistemas AC puede haber, además, varias partes de la instalación alimentadas por corriente continua (p. ej. convertidores de corriente, rectificadores, accionamientos regulados).
Características
- ISOMETER® para sistemas IT AC con rectificadores conectados galvánicamente o rectificadores para sistemas IT DC (IT: sistemas aislados de tierra)
- Adaptación automática a la capacidad de derivación de la red
- Combinación de AMPPLUSy otros procedimientos de medida dependientes del perfil
- Dos valores de respuesta configurables por separado 1 kΩ…10 MΩ
- Pantalla LCD gráfico de alta resolución
- Vigilancia de la conexión (cables de medida)
- Autovigilancia con aviso automático
- Representación gráfica del curso del aislamiento a lo largo del tiempo (isoGraph)
- Memoria de eventos con reloj de tiempo real (buffer de 3 días) para memorización de 1023 mensajes de alarma con fecha y hora
- Salida de corriente o tensión 0(4)…20 mA, 0…400 µA, 0…10 V, 2…10 V (con separación galvánica), análoga al valor de aislamiento medido de la red
- Entradas y salidas digitales libremente programables
- Configuración remota a través de Internet/Intranet (servidor Web/opción: COMTRAXX® Gateway)
- Diagnóstico a distancia a través de Internet (sólo a través del servicio técnico de Bender)
- isoData: Transmisión de datos permanente y sin interrupciones
- RS-485/BS (bus de sensores Bender) para el intercambio de datos con otros componentes de Bender con protocolo Modbus RTU
- BCOM, Modbus TCP/RTU y servidor Web
- ISOnet: Desconexión interna del ISOMETER® del sistema IT a ser vigilado (p.ej. al acoplar varios sistemas IT)
- Prioridad ISOnet: Prioridad duradera de un equipo en interconexión de redes.
- ISOloop: función especial para redes en anillo (todas las redes acopladas)
Aplicaciones
- Circuitos de corriente principales AC, DC o AC/DC
- Circuitos de corriente principales AC/DC con componentes de corriente continua conectados directamente como convertidores de corriente, rectificadores, accionamientos regulados
- Instalaciones SAI, redes de baterías
- Calefactores con control por fases
- Instalaciones con fuentes conmutadas
- Sistemas IT acoplados con altas capacidades de derivación
ISOMETER® isoRW685W-D-B Variante(s)
| Tipo | Rango de tensión nominal de red Un | Tensión de alimentación US | Referencia |
|---|---|---|---|
| isoRW685W-D-B | AC 0…690 V; 0,1…460 Hz DC 0…1000 V | AC 24…240 V; 50…400 Hz / DC 24…240 V | B91067022W |
Accesorios opcionales para ISOMETER® isoRW685W-D-B
| Denominación | Tipo | Referencia |
|---|---|---|
| Dispositivos de acoplamiento | AGH150W-4 AGH204S-4 AGH520S AGH676S-4 | B98018006 B914013 B913033 B913055 |
Instrumentos de medida compatibles bajo requerimiento!
| Denominación | Referencia |
|---|---|
| Kit de bornas de tornillo* | B91067901 |
| Kit de bornas de presión | B91067902 |
| Accesorios para caja (cubierta de bornas, 2 clips para el montaje)* | B91067903 |
*incluido en el suministro
Descargas para ISOMETER® isoRW685W-D-B
| Nombre | Tipo | Tamaño | Idioma | Sello de tiempo | D-/B-Número |
|---|---|---|---|---|---|
| isoRW685 | Declaración de conformidad CE | 87.0 KB | 2023/10/1111.10.2023 | ||
| TÜV NORD - isox685x und FP200x | Certificados | 436.6 KB | DE | 2023/10/1111.10.2023 | |
| TÜV NORD - isox685x and FP200x | Certificados | 415.9 KB | EN | 2023/10/1111.10.2023 | |
| UKCA - isoRW685 | Declaración de conformidad | 121.4 KB | 2023/10/1111.10.2023 | ||
| isoRW685W-D-B | Manuales | 7.9 MB | DE | 2024/09/1818.09.2024 | D00419 |
| isoRW685W-D-B | Manuales | 7.9 MB | EN | 2024/09/1818.09.2024 | D00419 |
| isoRW685W-D-B | Datos técnicos | 3.3 MB | DE | 2024/10/3131.10.2024 | D00419 |
| isoRW685W-D-B | Datos técnicos | 3.3 MB | EN | 2024/10/3131.10.2024 | D00419 |
| isoRW685W-D-B | Datos técnicos | 1.5 MB | ES | 2023/08/1010.08.2023 | D00419 |
| isoRW685W-D-B | Datos técnicos | 1.5 MB | FR | 2023/08/1010.08.2023 | D00419 |
| isoRW685W-D(-B) | Guías rápida | 1.3 MB | DE | 2024/05/2929.05.2024 | D00419 |
| isoRW685W-D(-B) | Guías rápida | 1.3 MB | EN | 2024/05/2929.05.2024 | D00419 |
| iso685 | Folletos producto | 1.8 MB | DE | 2019/05/1313.05.2019 | D00022 |
| iso685 | Folletos producto | 1.8 MB | EN | 2019/05/1313.05.2019 | D00022 |
| iso685 | Folletos producto | 1.8 MB | ES | 2019/05/1313.05.2019 | D00022 |
