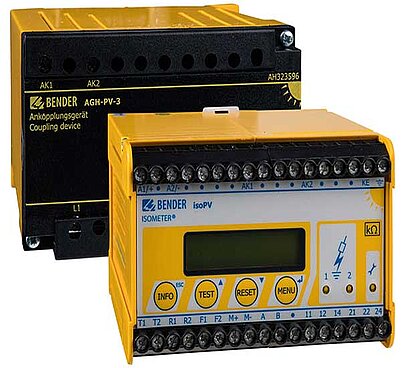

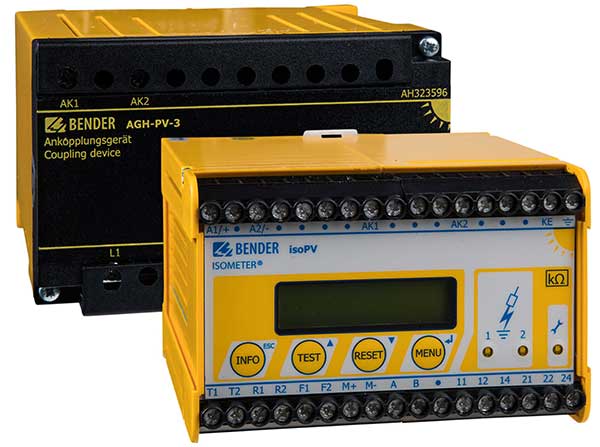

ISOMETER® isoPV con AGH-PV

Monitor de falla a tierra para sistemas de IT de CA y CC
Aplicación para sistemas fotovoltaicos hasta AC 793 V / DC 1100 V
Valores de respuesta ajustables por separado 200 Ω… 100 kΩ
Adaptación automática a la capacitancia de fuga del sistema hasta 2000 μF
Relé de desconexión para el funcionamiento de varios ISOMETER® en sistemas IT interconectados

La serie de equipos ISOMETER® isoPV está diseñada para vigilar la resistencia de aislamiento de sistemas aislados de tierra (sistema IT) AC, AC/DC 0…793 V, DC 0…1100 V. Los sistemas fotovoltaicos que contienen inversores y transformadores de aislamiento suelen ser diseñados como sistemas IT. Los sistemas isoPV usan el método de medida AMP^pluscapaz de adaptarse a pequeñas variaciones de tensión, reúne los requisitos para su uso en sistemas fotovoltaicos modernos. Debido a la amplia distribución o a los métodos de supresión de interferencias EMC, suelen producirse altas capacidades a tierra en estos sistemas. Considerando esto, el isoPV se adapta automáticamente a las condiciones del sistema para optimizar el tiempo de medida. En particular, se puede dar un bajo nivel de aislamiento para los rangos de tensión admisible.

Solo se debe usar el isoPV en combinación con el AGH-PV. Una fuente de tensión externa permite la vigilancia de aislamiento en sistemas desconectados.

¿Alguna duda? Contáctenos!

Monitor de falla a tierra para sistemas de IT de CA y CC
Aplicación para sistemas fotovoltaicos hasta AC 793 V / DC 1100 V
Valores de respuesta ajustables por separado 200 Ω… 100 kΩ
Adaptación automática a la capacitancia de fuga del sistema hasta 2000 μF
Relé de desconexión para el funcionamiento de varios ISOMETER® en sistemas IT interconectados

La serie de equipos ISOMETER® isoPV está diseñada para vigilar la resistencia de aislamiento de sistemas aislados de tierra (sistema IT) AC, AC/DC 0…793 V, DC 0…1100 V. Los sistemas fotovoltaicos que contienen inversores y transformadores de aislamiento suelen ser diseñados como sistemas IT. Los sistemas isoPV usan el método de medida AMP^pluscapaz de adaptarse a pequeñas variaciones de tensión, reúne los requisitos para su uso en sistemas fotovoltaicos modernos. Debido a la amplia distribución o a los métodos de supresión de interferencias EMC, suelen producirse altas capacidades a tierra en estos sistemas. Considerando esto, el isoPV se adapta automáticamente a las condiciones del sistema para optimizar el tiempo de medida. En particular, se puede dar un bajo nivel de aislamiento para los rangos de tensión admisible.

Solo se debe usar el isoPV en combinación con el AGH-PV. Una fuente de tensión externa permite la vigilancia de aislamiento en sistemas desconectados.

¿Alguna duda? Contáctenos!

Características

Vigilancia de aislamiento para sistemas aislados de tierra AC, AC/DC 0…793 V, DC 0…1100 V
Dos valores de respuesta ajustables por separado 0,2 kΩ…100 kΩ
Posibilidad de seleccionar distintos procedimientos de medida AMP^Plus
Adaptación automática a la capacidad de derivación de red
Tecla Info para la indicación del ajuste del aparato y la capacidad de derivación de red
Autovigilancia con aviso automático
Autotest automático seleccionable

Conexión para indicación externa de kΩ
Tecla Test y Reset
Conexión tecla Test/Reset externa
Dos relés de alarma separados, con dos contactos conmutados libres de potencial
Circuito de corriente de trabajo o de reposo seleccionable
Indicación en texto iluminada
Interface RS-485
Perfiles de la instalación configurables en el menú

Aplicaciones

Circuitos de corriente principal AC, DC o AC/DC
Instalaciones solares con onduladores conectados directamente
Instalaciones solares con grandes capacidades de red de hasta 2000 μF
Instalaciones solares con oscilaciones de tensión altas pero lentas
Instalaciones con fuentes de alimentación conmutadas
Sistemas IT acoplados
