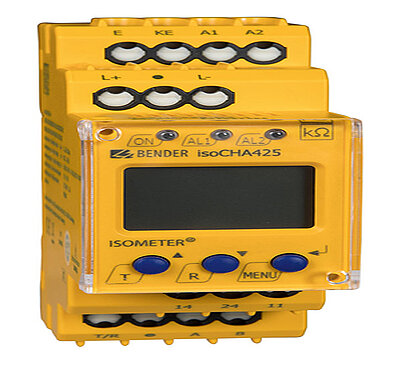

ISOMETER® isoCHA425
- Monitorización de la resistencia de aislamiento de las estaciones de recarga DC según CSS o CHAdeMO
- Detección de fallos de aislamiento asimétricos en el rango de tensión de 50 V a 400 V DC en menos de 1 s
- Detección de fallos de aislamiento simétricos menos de 10 s
- Medición de la tensión del sistema (True RMS) con detección de mínima y máxima tensión.
- Medición de las tensiones del sistema DC a tierra (L+/PE y L-/PE)
El ISOMETER® supervisa la resistencia de aislamiento RF para estaciones de carga rápida de DC según la norma CHAdeMO o según el Sistema de Carga Combinada (CCS) para rangos de tensión de red nominales entre DC 0 V y 400 V. Los fallos de aislamiento unipolares se detectan en ≤ 1 segundo y los fallos de aislamiento simetricos en ≤ 10 segundos. La capacidad de derivación máxima permitida del sistema es 5 μF.
La necesaria parametrización individual hace que el equipo se adapte a la instalación y a las condiciones de funcionamiento in situ, para cumplir los requisitos de las normas.
Hay que observar los límites del campo de aplicación indicado en los datos técnicos. Cualquier otro uso o uso que vaya más allá de esto se considerará uso indebido.
- Monitorización de la resistencia de aislamiento de las estaciones de recarga DC según CSS o CHAdeMO
- Detección de fallos de aislamiento asimétricos en el rango de tensión de 50 V a 400 V DC en menos de 1 s
- Detección de fallos de aislamiento simétricos menos de 10 s
- Medición de la tensión del sistema (True RMS) con detección de mínima y máxima tensión.
- Medición de las tensiones del sistema DC a tierra (L+/PE y L-/PE)
El ISOMETER® supervisa la resistencia de aislamiento RF para estaciones de carga rápida de DC según la norma CHAdeMO o según el Sistema de Carga Combinada (CCS) para rangos de tensión de red nominales entre DC 0 V y 400 V. Los fallos de aislamiento unipolares se detectan en ≤ 1 segundo y los fallos de aislamiento simetricos en ≤ 10 segundos. La capacidad de derivación máxima permitida del sistema es 5 μF.
La necesaria parametrización individual hace que el equipo se adapte a la instalación y a las condiciones de funcionamiento in situ, para cumplir los requisitos de las normas.
Hay que observar los límites del campo de aplicación indicado en los datos técnicos. Cualquier otro uso o uso que vaya más allá de esto se considerará uso indebido.
Características
- Monitorización de la resistencia de aislamiento RF de los puntos de carga de DC según la norma CHAdeMO o el Sistema de Carga Combinada (CCS).
- CHAdeMO (modo CHd):
– Capacidad de fuga de red máxima 1,6 μF por conductor
– Detección de fallos de aislamiento en el rango de tensión de red de 50 V a 400 V
– Tiempos de respuesta de los fallos de aislamiento unipolares RFU:
• RFU ≤ 100 kΩ: máx. 1 s
• 100 kΩ < RFU ≤ 2 MΩ: máx. 10 s
– Tiempo de respuesta del fallo de aislamiento bipolar RFS: máx. 10 s - CCS (Mode dc):
– Detección de fallos de aislamiento de hasta 2 MΩ.
– Capacidad de fuga máxima del sistema Ce: 5 μF.
– Tiempo de respuesta tan a Ce ≤ 5 μF o RF ≤ 100 kΩ: máx. 10 s
• Medida de la capacidad de fuga del sistema Ce
• Medida de la tensión nominal de red Un (True-RMS) con detección de sub/sobretensión
• Medida de las tensiones de desplazamiento de DC UL1e (entre L+ y tierra) y UL2e
(entre L- y tierra)
- Retardo de arranque, respuesta y liberación ajustables
- Dos rangos de valores de respuesta ajustables por separado de 5…250 kΩ (preaviso, alarma)
- Salida de alarmas mediante LED ('AL1', 'AL2'), pantalla y relé de alarma ('K1', 'K2')
- Autocomprobación automática de la unidad con supervisión de la conexión
- Comportamiento de la corriente de reposo o de funcionamiento de los relés seleccionable
- Visualización de valores medidos en la pantalla LCD multifunción
- Memoria de alarmas activable
- RS-485 (separación galvánica) con los siguientes protocolos:
– Interfaz BMS (interfaz de dispositivos Bender) para el intercambio de datos con otros componentes Bender
– Modbus RTU
– IsoData (para la salida continua de datos) - Protección por contraseña contra la modificación no autorizada de parámetros
- Modo de parada para desactivar el generador de impulsos de medida
Aplicaciones
- Estaciones de recarga DC para vehículos eléctricos según CSS o CHAdeMO
ISOMETER® isoCHA425 Variante(s)
| Tipo | Tensión nominal Un | Referencia |
|---|---|---|
| isoCHA425-D4-4 | CCS: DC 0…400 V CHAdeMO: DC 50…400 V | B71036395 B91036395 |
*(B7… = terminales de presión / B9… = terminales con tornillos)
Accesorios opcionales para ISOMETER® isoCHA425
| Tipo | Ref. |
|---|---|
| Clip de montaje para montaje roscado (por cada aparato es necesaria 1 unidad) | B98060008 |
| Marco de montaje XM420 | B990994 |
