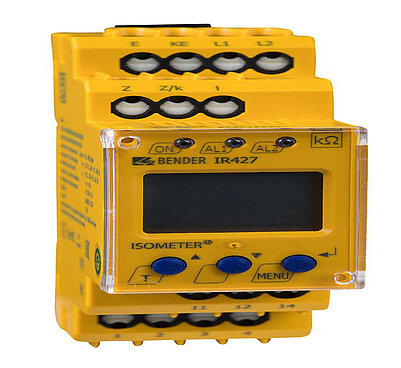

ISOMETER® IR427 con MK7
- Monitor de aislamiento para sistemas IT médicos
- Control de carga y temperatura para transformador de sistema IT
- Según DIN VDE 0100-710 y DIN EN 61557-8
- Dos valores de respuesta ajustables por separado
- Pantalla LC multifuncional
El ISOMETER® IR427 vigila la resistencia de aislamiento de circuitos de corriente AC aislados de tierra (sistemas médicos IT). Al mismo tiempo puede vigilarse la corriente de carga y la sobre-temperatura del transformador del sistema IT.
- Monitor de aislamiento para sistemas IT médicos
- Control de carga y temperatura para transformador de sistema IT
- Según DIN VDE 0100-710 y DIN EN 61557-8
- Dos valores de respuesta ajustables por separado
- Pantalla LC multifuncional
El ISOMETER® IR427 vigila la resistencia de aislamiento de circuitos de corriente AC aislados de tierra (sistemas médicos IT). Al mismo tiempo puede vigilarse la corriente de carga y la sobre-temperatura del transformador del sistema IT.
Características
ISOMETER® IR427
- Vigilancia de aislamiento para sistemas IT médicos
- Vigilancia de carga y temperatura para transformador de sistema IT
- Valor de respuesta ajustable para vigilancia de aislamiento
- Valor de respuesta ajustable para corriente de carga
- Alimentación de tensión integrada para 4 repetidores de alarma MK7
- Vigilancia de temperatura con resistores PTC o bimetálicos
- Vigilancia de conexión tierra
- LEDs de aviso para servicio, alarma 1, alarma 2
- Tecla Test interna, externa
- Relé de alarma programable Corriente de trabajo/reposo seleccionable
- Autovigilancia con aviso automático
- Carcasa compacta de 2 módulos (36 mm)
- Interface de cuatro hilos para 4 repetidores de alarma MK7
Repetidor de alarma MK7
- Lámina frontal fácil de limpiar
- Campo de rotulación
- Marco frontal blanco alpino
- LEDs de aviso para servicio, fallo de aislamiento, sobrecarga, sobretemperatura
- Tecla Test, tecla MUTE
- Caja empotrada estándar 66 mm
Aplicaciones
- Sistemas IT médicos según IEC 60364-7-710, IEC 61557-8 y DIN VDE 0100-710
ISOMETER® IR427 con MK7 Variante(s)
| Tipo | Tensión de alimentación US | Ref.** |
|---|---|---|
| IR427-2 | AC 70…264 V, 42…460 Hz* | B72075300 B92075300 |
| MK7 | DC 18…28 V | B95100201 |
* Valores absolutos
**(B7… = terminales de presión / B9… = terminales con tornillos)
Accesorios opcionales para ISOMETER® IR427 con MK7
| Tipo | Ref. |
|---|---|
| STW2 Transformador toroidal | B942709 |
| ES0107/Sensor de temperatura(PTC) | B924186 |
| Marco de montaje XM420 | B990994 |
| Carcasa para montaje sobre pared MK 60mm | B95100203 |
Descargas para ISOMETER® IR427 con MK7
| Nombre | Tipo | Tamaño | Idioma | Sello de tiempo | D-/B-Número |
|---|---|---|---|---|---|
| UKCA - IR42x | Declaración de conformidad | 140.6 KB | 2022/12/2020.12.2022 | ||
| RoHS/REACH Report - B72075300 | Informe RoHS/REACH | 261.5 KB | 2024/09/0606.09.2024 | ||
| IR42x | Declaración de conformidad CE | 94.2 KB | 2022/08/1212.08.2022 | ||
| MK7 | Declaración de conformidad CE | 82.7 KB | 2022/08/1212.08.2022 | ||
| IR427 + MK7 | Manuales | 2.4 MB | DE | 2024/07/1010.07.2024 | D00118 |
| IR427 + MK7 | Manuales | 2.4 MB | EN | 2024/07/1010.07.2024 | D00118 |
| IR427 + MK7 | Manuales | 1.9 MB | ES | 2019/05/1313.05.2019 | D00118 |
| IR427 + MK7 | Manuales | 1.1 MB | FR | 2019/05/1313.05.2019 | D00118 |
| IR427 + MK7 | Datos técnicos | 667.8 KB | EN | 2024/07/3030.07.2024 | D00118 |
| IR427 + MK7 | Datos técnicos | 668.1 KB | DE | 2024/07/3030.07.2024 | D00118 |
| IR427 + MK7 | Datos técnicos | 668.1 KB | ES | 2024/07/3030.07.2024 | D00118 |
| IR427 + MK7 | Datos técnicos | 679.8 KB | ZH | 2019/05/1313.05.2019 | D00118 |
