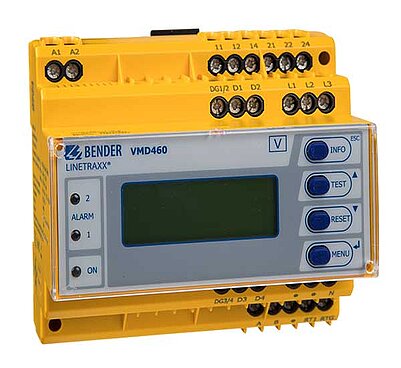

LINETRAXX® VMD460-NA
El VMD460-NA en una protección externa de red e instalación, que separa la instalación de generación de la red pública mediante actuación sobre el interruptor de conexión en caso de rebasar los límites permitidos. Si los valores de tensión y frecuencia se encuentran fuera de los valores establecidos por normativa, conmuta el contacto de salida del VMD460-NA.
El VMD460-NA es ajustable de forma multifuncional. Los valores medidos son presentados de forma permanente en la pantalla LCD. Los valores de disparo son memorizados.
El VMD460-NA en una protección externa de red e instalación, que separa la instalación de generación de la red pública mediante actuación sobre el interruptor de conexión en caso de rebasar los límites permitidos. Si los valores de tensión y frecuencia se encuentran fuera de los valores establecidos por normativa, conmuta el contacto de salida del VMD460-NA.
El VMD460-NA es ajustable de forma multifuncional. Los valores medidos son presentados de forma permanente en la pantalla LCD. Los valores de disparo son memorizados.
Características
- Fácil puesta en marcha gracias a programas básicos preconfigurados para normas y directivas específicas de cada país
- Tolerancia a un solo defecto
- Vigilancia de los interruptores seccionadores conectados
- Detección de redes aisladas df/dt (ROCOF)
- Función de salto de vector
- Interface RS-485 (intercambio de datos, parametrización)
- Función de test para determinar la hora de desconexión
- Tecla de prueba para el circuito de activación
- Posibilidad de consultar los 300 últimos fallos de red con marca de tiempo
- Vigilancia permanente a través de la tensión de fase y del conductor exterior
- Condiciones de conexión especiales tras la superación del valor umbral
- Elección de idioma (alemán, inglés, italiano)
- Display gráfico iluminado
- Apagado remoto a través de la señal de telemando
- Protección por contraseña para el ajuste del aparato
- Carcasa precintable
Aplicaciones
- Protección central NA
- Punto de conmutación independiente entre una instalación generadora en red paralela y la red pública
- Aplicación según CEI 0-21, VDE-AR-N 4105, directiva BDEW, C10/11, G59/2, G83/2, DIN V VDE V 0126-1-1
- Universal para instalaciones generadoras, para el desacoplamiento seguro de la red
LINETRAXX® VMD460-NA Variante(s)
| Tipo | Tensión de alimentación US | Ref. |
|---|---|---|
| VMD460-NA-D-2 | AC/DC 100…240 V, DC/50/60 Hz | B93010045 |
Descargas para LINETRAXX® VMD460-NA
| Nombre | Tipo | Tamaño | Idioma | Sello de tiempo | D-/B-Número |
|---|---|---|---|---|---|
| UKCA - VMD460 | Declaración de conformidad | 121.2 KB | 2022/12/2020.12.2022 | ||
| VMD460 | Declaración de conformidad CE | 82.9 KB | 2022/08/1212.08.2022 | ||
| Unbedenklichkeitsbescheinigung VMD460-NA VDE 0126 | Declaración de conformidad | 160.7 KB | DE | 2019/05/1313.05.2019 | D00001 |
| Test Report VMD460 | Declaración de conformidad | 7.9 MB | DE | 2019/05/1313.05.2019 | D00001 |
| Prüfbescheinigung VMD460-NA BDEW | Declaración de conformidad | 336.3 KB | DE | 2019/05/1313.05.2019 | D00001 |
| Certificate of compliance VMD460-NA G83/2 | Declaración de conformidad | 392.0 KB | EN | 2019/05/1313.05.2019 | D00001 |
| Certificate of compliance VMD460-NA G59/3 | Declaración de conformidad | 373.6 KB | EN | 2019/05/1313.05.2019 | D00001 |
| Certificate of compliance VMD460-NA G59/2 | Declaración de conformidad | 227.4 KB | EN | 2019/05/1313.05.2019 | D00001 |
| Certificate of compliance VMD460-NA C10/11 | Declaración de conformidad | 347.1 KB | EN | 2019/05/1313.05.2019 | D00001 |
| Certificat de conformité VMD460-NA VDE 0126 | Declaración de conformidad | 221.2 KB | FR | 2019/05/1313.05.2019 | D00001 |
| Certificat de conformité VMD460-NA C10/11 | Declaración de conformidad | 291.3 KB | FR | 2019/05/1313.05.2019 | D00001 |
| VMD460-NA | Guías rápida | 455.1 KB | IT | 2019/05/1313.05.2019 | D00001 |
| VMD460-NA | Manuales | 6.6 MB | IT | 2019/05/1313.05.2019 | D00001 |
| VMD460-NA | Datos técnicos | 523.8 KB | ES | 2019/05/1313.05.2019 | D00001 |
| VMD460-NA | Datos técnicos | 525.6 KB | IT | 2019/05/1313.05.2019 | D00001 |
| VMD460-NA | Datos técnicos | 617.6 KB | ZH | 2019/05/1313.05.2019 | D00001 |
| Konformitätsnachweis NA-Schutz VMD460-NA 4105 2012-07 | Declaración de conformidad | 385.9 KB | DE | 2019/05/1313.05.2019 | D00001 |
| VMD460-NA | Guías rápida | 912.4 KB | DE | 2024/05/2323.05.2024 | D00001 |
| VMD460-NA | Guías rápida | 909.2 KB | EN | 2024/05/2323.05.2024 | D00001 |
| VMD460-NA | Manuales | 6.9 MB | DE | 2022/06/0909.06.2022 | D00001 |
| VMD460-NA | Manuales | 7.0 MB | EN | 2022/06/0909.06.2022 | D00001 |
| VMD460-NA | Datos técnicos | 525.4 KB | DE | 2021/07/1313.07.2021 | D00001 |
| VMD460-NA | Datos técnicos | 523.7 KB | EN | 2021/07/1313.07.2021 | D00001 |
| Dichiarazione di conformità VMD460-NA CEI 0-21 | Declaración de conformidad | 486.7 KB | IT | 2019/06/2626.06.2019 | D00001 |
| Zertifikat für den NA-Schutz VMD460-NA VDE AR N 4105 2018-11 | Declaración de conformidad | 342.0 KB | DE | 2022/04/2929.04.2022 | |
| Komponentenzertifikat VMD460-NA VDE-AR-N 4110:2018-11 | Declaración de conformidad | 441.6 KB | DE | 2019/07/3131.07.2019 | |
| Certificate of compliance VMD460-NA G98-1 | Declaración de conformidad | 549.1 KB | EN | 2019/11/0505.11.2019 | |
| Certificate of compliance VMD460-NA G99-1 | Declaración de conformidad | 557.5 KB | EN | 2020/12/0808.12.2020 | |
| VMD460-NA | Manuales | 6.8 MB | ES | 2020/06/0202.06.2020 | D00001 |
