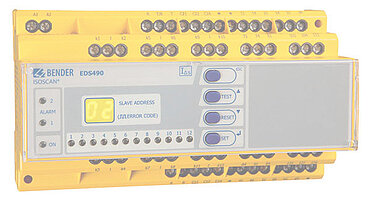

ISOSCAN® EDS490-L
- La producción de esta gama de aparatos se ha interrumpido. -
Disponible según disponibilidad hasta el 01.01.2025.
Su contacto personal estará encantado de ayudarle.
¿Conoce ya nuestra nueva generación de productos?
- La producción de esta gama de aparatos se ha interrumpido. -
Disponible según disponibilidad hasta el 01.01.2025.
Su contacto personal estará encantado de ayudarle.
¿Conoce ya nuestra nueva generación de productos?
Características
- Búsqueda de fallos de aislamiento en sistemas IT
- Para sistemas AC, 3AC, DC e IT
- Función de control e indicación en un solo aparato (EDS…-D)
- 12 canales de medida (salidas) para transformadores toroidales de las series CTAC, WR, WS
- Hasta 90 dispositivos de búsqueda de fallos de aislamiento EDS en el sistema (1080 canales de medida)
- Tiempo de consulta máx. 10s para todos los canales de medida (consulta en paralelo)
- Sensibilidad de respuesta:
- EDS460/490 2…10 mA,
- EDS461/491 0,2…1 mA - Memoria de eventos para 300 sucesos
- Dos relés de alarma, cada uno con un contacto conmutado
- Corriente de trabajo/reposo seleccionable
- Conexión tecla Reset/Test externa
- Indicación a través de display gráfico, o resp. indicación de 7 segmentos y LEDs de aviso
- Margen de dirección del bus BMS 1…90
- Interface de serie RS-485
- Vigilancia permanente de la conexión del transformador toroidal
- Comportamiento de la memoria de fallos seleccionable
- Medición de corriente diferencial AC adicional
Aplicaciones
- Búsqueda de fallos de aislamiento en sistemas IT AC, AC/DC y DC
- Circuitos principales de corriente y circuitos de corriente de mando en instalaciones industriales y en barcos
- Sistemas IT DC desacoplados por diodos en centrales de energía
- Sistemas para recintos de uso médico
ISOSCAN® EDS490-L Variante(s)
| Tipo | Tensión de alimentación US* | Valor de respuesta | Ref. |
|---|---|---|---|
| EDS490-L-1 | DC 16…94 V / AC 16…72 V, 42…460 Hz | 2…10 mA | B91080011 |
| EDS490-L-2 | AC/DC 70…276 V / AC 42…460 Hz | 2…10 mA | B91080012 |
* Valores absolutos
Accesorios opcionales para ISOSCAN® EDS490-L
Accesorios
| Tipo | Tensión de alimentación US* | Ref. |
|---|---|---|
| DI-1DL (Amplificador intermedio) | AC 85…260 V, 50…60 Hz | B95012047 |
| DI-2USB (Convertidor de interfaces RS-485/RS-232) | Alimentado desde interface USB | B95012045 |
* Valores absolutos
Convertidor de protocolo
| Tipo | Tensión de alimentación US | Ref. |
|---|---|---|
| COM465IP | AC/DC 24…240 V, 50…60 Hz | B95061065 |
Transformadores de corriente de medida para EDS460/490
| Tipo | Diámetro interior/mm | Forma de ejecución | Ref. |
|---|---|---|---|
| CTAC20 | ø 20 | redondo | B98110005 |
| CTAC35 | ø 35 | redondo | B98110007 |
| CTAC60 | ø 60 | redondo | B98110017 |
| CTAC120 | ø 120 | redondo | B98110019 |
| CTAC210 | ø 210 | redondo | B98110020 |
| WR70x175 | 70 x 175 | rectangular | B8080609 |
| WR115x305 | 115 x 305 | rectangular | B98080610 |
| WS20x30 | 20 x 30 | divisible | B98080601 |
| WS50x80 | 50 x 80 | divisible | B98080603 |
| WS80x80 | 80 x 80 | divisible | B98080605 |
| WS80x120 | 80 x 120 | divisible | B98080606 |
| WS80x160 | 80 x 160 | divisible | B98080608 |
Transformadores de corriente de medida alternativos del programa Bender
| Tipo | Diámetro interior/mm | Forma de ejecución | Ref. |
|---|---|---|---|
| W10/600 | 10 | redondo | B911761 |
| W0-S20 | 20 | redondo | B911787 |
| W1-S35 | 35 | redondo | B911731 |
| W2-S70 | 70 | redondo | B911732 |
| W3-S105 | 105 | redondo | B911733 |
| W4-S140 | 140 | redondo | B911734 |
| W5-S210 | 210 | redondo | B911735 |
| WR70x175S | 70x175 | rectangular | B911738 |
| WR115x305S | 115x305 | rectangular | B911739 |
| WR150x350S | 150x350 | rectangular | B911740 |
| WR200x500S | 200x500 | rectangular | B911763 |
| WS50x80S | 50x80 | divisible | B911741 |
| WS80x80S | 80x80 | divisible | B911742 |
| WS80x120S | 80x120 | divisible | B911743 |
| WS80x160S | 80x160 | divisible | B911755 |
Transformadores de corriente de medida para EDS461/491
| Tipo | Diámetro interior/mm | Forma de ejecución | Ref. |
|---|---|---|---|
| WS20x30-8000 | 20 x 30 | divisible | B98080602 |
| WS50x80-8000 | 50 x 80 | divisible | B98080604 |
Transformadores de corriente de medida alternativos del programa Bender
| Tipo | Diámetro interior/mm | Forma de ejecución | Ref. |
|---|---|---|---|
| W10/8000 | 10 | redondo | B911759 |
| W1-35/8000 | 35 | redondo | B911756 |
| WS20x30/8000 | 20 x 30 | divisible | B911764 |
| WS50x80/8000 | 50 x 80 | divisible | B911757 |
| W10/8000-6 | 10 | circular, 6x | B911900 |
Descargas para ISOSCAN® EDS490-L
| Nombre | Tipo | Tamaño | Idioma | Sello de tiempo | D-/B-Número |
|---|---|---|---|---|---|
| EDS46x-49x | Declaración de conformidad CE | 90.5 KB | 2022/08/1212.08.2022 | ||
| EDS460/490 - EDS461/491 | Manuales | 3.8 MB | DE | 2019/05/1313.05.2019 | D00085 |
| EDS460/490 - EDS461/491 | Manuales | 4.0 MB | EN | 2019/05/1313.05.2019 | D00085 |
| EDS460/490 - EDS461/491 | Manuales | 1.8 MB | ES | 2019/05/1313.05.2019 | D00085 |
| EDS460/490 - EDS461/491 | Manuales | 1.2 MB | FR | 2019/05/1313.05.2019 | D00085 |
| Selectief aardfout zoeksysteem EDS | Folletos de aplicación | 933.7 KB | NL | 2019/05/1313.05.2019 | |
| Industrial EDS | Flyer | 1.1 MB | EN | 2021/04/2828.04.2021 | |
| Healthcare EDS | Flyer | 1.7 MB | EN | 2021/04/2929.04.2021 | |
| EDS49x | Manuales | 593.7 KB | DE | 2021/10/1212.10.2021 | D00085 |
| EDS49x | Manuales | 593.7 KB | EN | 2021/10/1212.10.2021 | D00085 |
